Bild 2 Schaltbild PIN-BOXEN
Das universelle PINNBOX System ist für
Messung am Kraftfahrzeug - auch zur
Nachrüstung von vorhandenen Fahrzeugen und
Funktionsmotoren geeignet.
Der Anschluss an Steuergeräten über
Anschlussadapter ermöglicht die
werkstattgerechte Prüfung mit Pinboxen an allen
modernen und komplexen elektronischen
Systemen im Kraftfahrzeug (z. B.:
Motorelektronik, Fahrwerk -, Antriebs-, und
Komfortelektronik etc.).
Bei diesem System sind alle am Steuergerät
angeschlossenen Kontakte 1:1 nach Original-
Schaltplan an der Fehler- bzw. Unterbrecherbox
sowie an der PIN-Box aufgelegt. Dadurch
können an allen Steuergeräte-Eingängen und
–Ausgängen Messungen und Fehlerschaltungen
nach dem Original-Schaltplan durchgeführt
werden.
Es ist auch möglich nur eine PINBOX ohne
Fehlerschaltung anschließen. Bei einem
Anschluß von mehr als 2 PINBOXEN ist es
zwingend notwendig einen Meßwertentkoppler
zum Schutz des Steuergerätes zu nutzen
Für Ihre Anfrage nutzen Sie bitte unser
Anfrageformular und Sie erhalten von uns ein
bedarfsgerechtes Angebot.
PINBOX System
Version 1: fest
angeschlossen

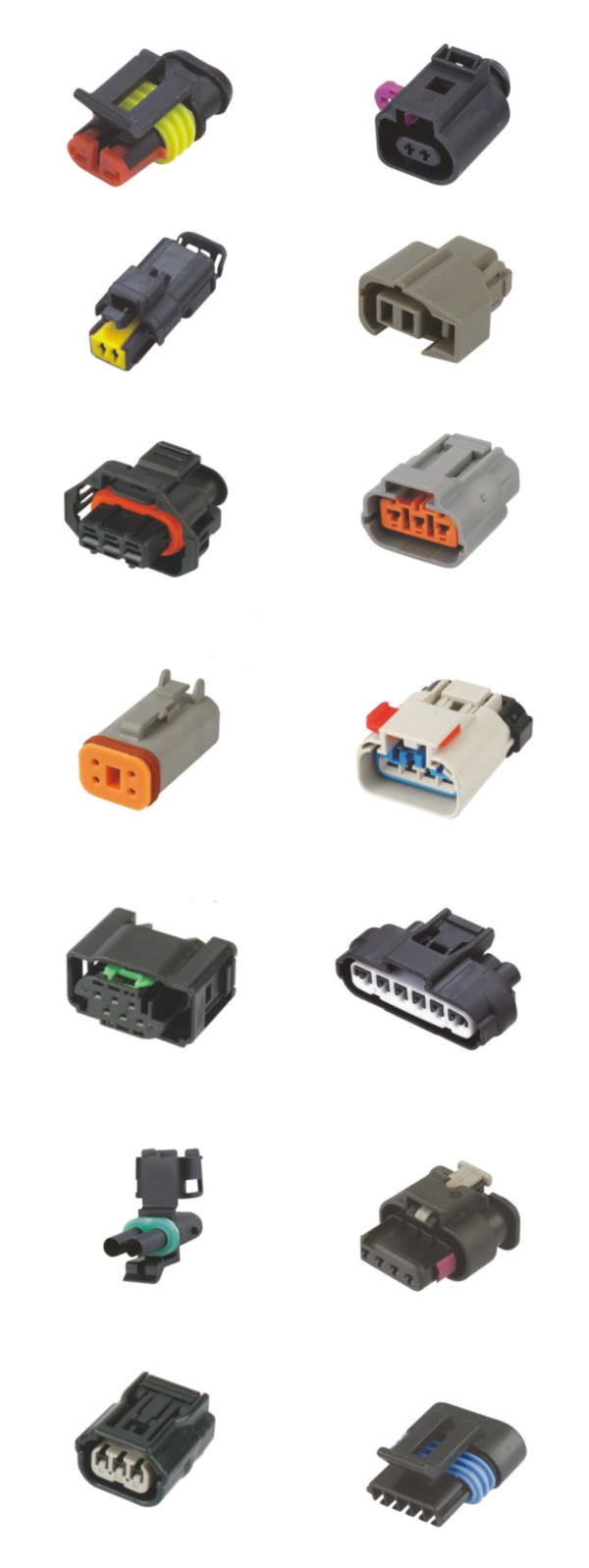

Der Anschlussadapter zum
Steuergerät wird fest mit der
gewünschten Fehler-,
Unterbrecher- oder Adapterbox
verbunden. Diese Variante
empfiehlt sich, wenn Sie lediglich
ein Fahrzeug bzw. Motor
verwenden oder aber mehrere
gleichzeitig.
Version 2: universell
Anschlussadapter und
gewünschte Fehler- bzw.
Unterbrecherbox sind mit
universellen Steckverbindern
ausgestattet. Somit können Sie
mit nur einer Fehler- bzw.
Unterbrecherbox all Ihre
Fahrzeuge und Motoren nutzen,
auch zukünftige.

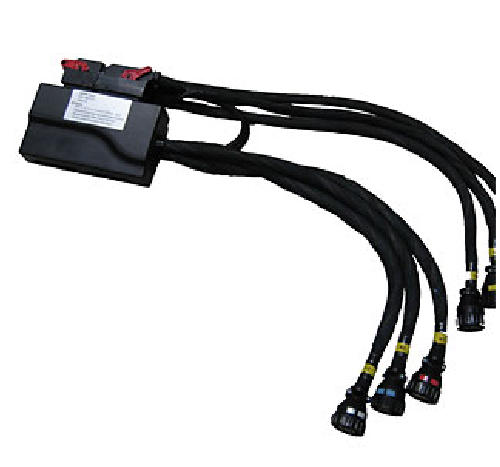

Anschlussadapter (Y-Kabel)
Fehler- und Unterbrecherbox

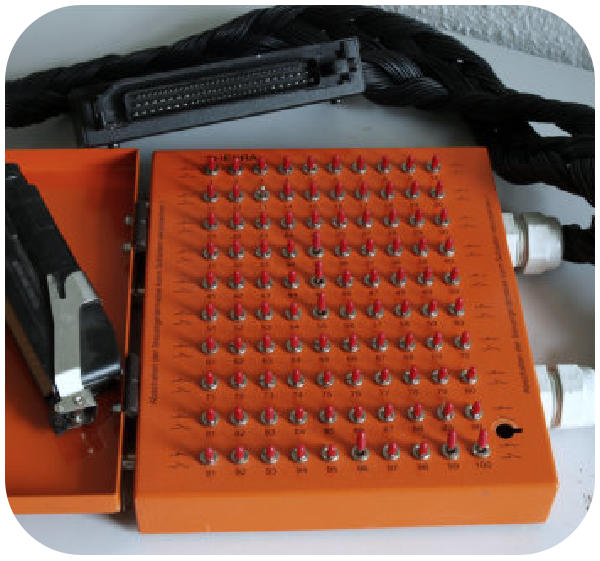

Fehlerschaltbox mit
verschließbaren Deckel.
Leitungsunterbrechung
durch Kippschalter in
Ausführung mit 100/150/200
Kanälen
Unterbrecherbox mit
verschließbaren Deckel.
Unterbrechung durch
Brückenstecker mit
50/100/150/200 Kanälen.
Zusätzlich Einbringen von:
Übergangs- und
Lastwiderstand, Kurzschluss
Ihre Vorteile auf einen Blick
•
Praxisgerechtes Messen mit Zuhilfenahme des
Original-Schaltplans
•
Praxisgerechtes Fehlerschalten. Bei Unterbrecherbox
mit Übergangswiderstand, Lastwiderstand und
Kurzschluss an allen Steuergerätekontakten
•
Ausführungen bis zu 200 PIN für alle gängigen
Steuergeräte erhältlich
•
Anschluss von bis zu 12 PINBOXEN gleichzeitig als
Schülermessplätze möglich
•
Anschluss bestehender Schülermessplätze
(Schaltplangrundplatten) über Y-Adapter möglich
PINBOXEN und Verbindungsleitungen
PINBOX mit 100/150/200
Kanälen erhältlich. Mit 4mm
Laborbuchsen ausgestattet
Bis zu 12 PINBOXEN
gleichzeitig anschließbar.
2 Zwischenkabel, 2 m lang für
100 Kanäle
3 Zwischenkabel, 2 m lang für
150 Kanäle
4 Zwischenkabel, 2 m lang für
200 Kanäle
Längen über 2m sind möglich
